線を入れる「場所」で劇的に変わる！？トップシール容器の蒸気抜けシミュレーション

　スーパーやコンビニエンスストアの棚にズラリと並ぶ、チルド弁当や冷凍グラタン、ドリアなどのレンジアップ食品。共働き家庭や単身世帯が増加する現代において、火を使わずに電子レンジだけでアツアツの美味しい食事が完成するこれらの商品は、私たちの忙しい毎日に欠かせない存在となっています。

　そんな電子レンジ調理の常識を大きく変えようとしているのが、大和製罐が開発した自動蒸気抜き包材「スマートスチーム」です。
　従来のレンジアップ食品は、加熱中に袋や容器が破裂するのを防ぐため、温める前に「フタのフィルムを少し剥がす（ちょい開け）」という手間が必要でした。しかし、スマートスチームを採用したパッケージなら事前の開封は一切不要です。密封したままレンジで加熱するだけで、内圧が高まった絶妙なタイミングでフィルムに施された特殊加工部が自動的に開き、安全に蒸気を逃がしてくれます。
　過剰な蒸気が抜けないため、容器の中に適度な蒸気がこもる「スチーム効果」が働き、食品がふっくらと美味しく仕上がります。さらに、レンジから取り出す際に高温の蒸気で火傷をするリスクも減らせる画期的な技術です。

　このスマートスチームは、袋状のパッケージだけでなく、しっかりとしたプラスチックトレーのフタ（トップシール）にも使うことができます。
　今回は、チルド弁当などで最もよく使われる「長方形のトレー」のフタにスマートスチームを採用した場合、フィルムの「どこに加工線を入れるか」で、蒸気の抜けやすさがどう変わるのかを調査した、大和製罐の最新シミュレーション結果をご紹介します！

　スマートスチームは、レンジ加熱によって容器の中の水分が水蒸気になり、フタのフィルムが風船のようにパンパンに膨らんで「引っ張られる力（応力）」を利用します。その引っ張られる力を利用して、レーザーで特殊加工した極細の線から、自動的に微小な穴を開けるという仕組みです。

　もし、容器の形が「正方形」や「きれいな円形」であれば、フィルムがドーム状に膨らんだとき、どの方向にも均等に引っ張られる力がかかります。
　しかし、お弁当箱のような「長方形」の容器の場合は、事情が大きく異なります。長方形のフタが膨らむとき、縦方向（短い辺）と横方向（長い辺）、あるいは斜め方向で、フィルムが引っ張られる力の強さが全く異なるのです。

　つまり、フィルムの上に「まっすぐ縦に線を引く」のか、「横に引く」のか、「斜めに引く」のか。あるいは「ど真ん中に配置する」のか、「端っこに配置する」のかによって、フィルムが引っ張られる力がうまく伝わらず、蒸気穴の開きやすさ（穴が開くタイミング）に大きな差が生まれてしまいます。

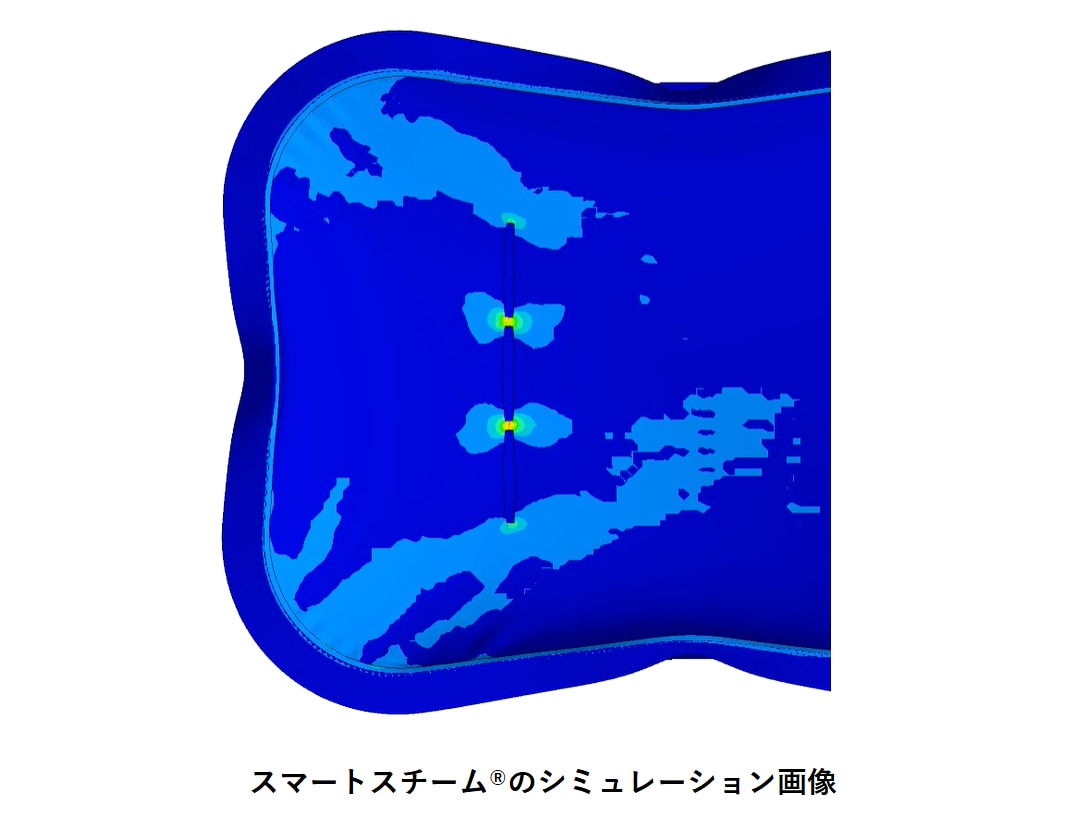

　大和製罐の開発チームは、コンピューター上で長方形トレーが膨らむ様子を三次元で再現する高度なシミュレーション（CAE解析）を行い、目に見えない「フィルムにかかる力」を可視化して、最適な加工線の配置を徹底的に検証しました。

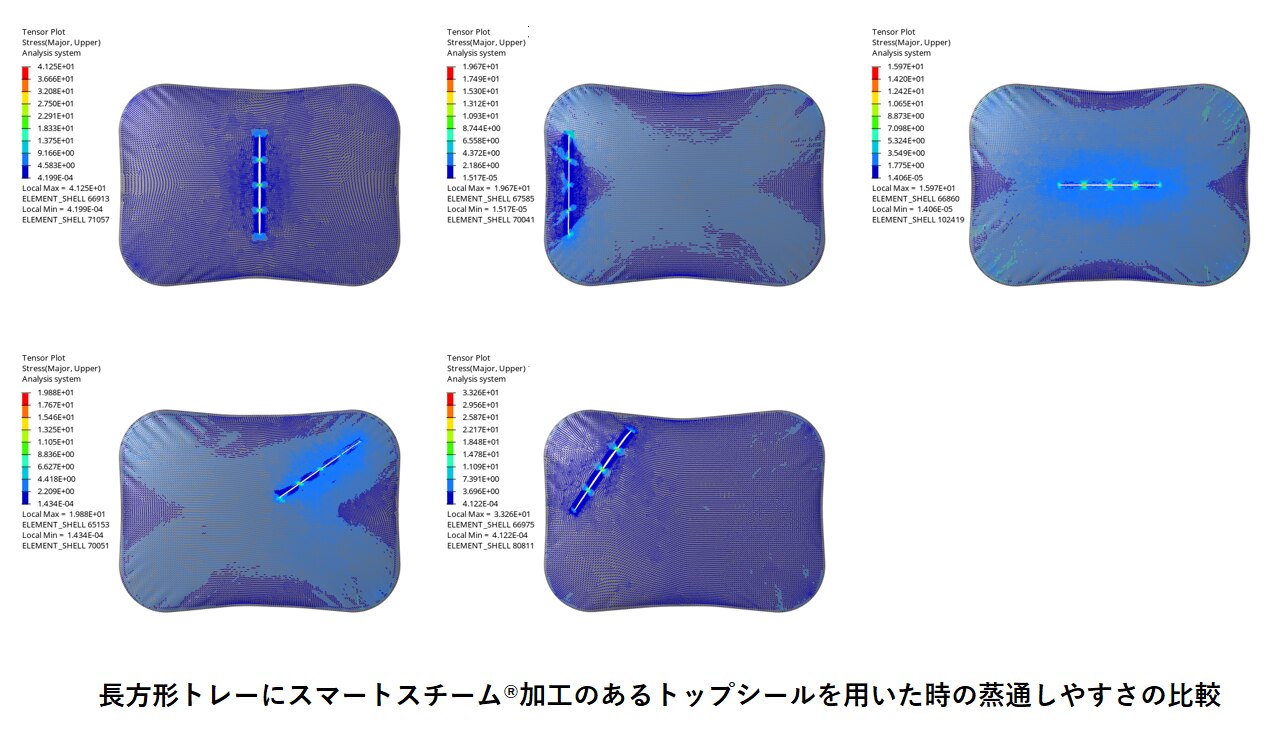

　シミュレーションでは、長方形のフタに対して以下の5つのパターンで加工線を配置し、どれくらいの圧力がかかれば蒸気穴が開くのかを解析しました。

1. 基準（中央に縦線：短い辺に対して平行）
2. 左へ55mm（端の方に縦線）
3. 90°回転（中央に横線：長い辺に対して平行）
4. 対角線上（中央から角に向かって伸びる斜め線）
5. 対角線直交（上記の対角線に対して、垂直に交わる斜め線）

　解析の結果、フィルムを引っ張る力が最も強く集まり、一番低い圧力で（つまり一番スムーズに）開口したのは「1. 基準（中央の縦線）」でした。

　これはなぜでしょうか？
　布を両手で持ってピンと引っ張る様子を想像してみてください。長方形のフィルムがドーム状に膨らむとき、フィルムは長い辺に向かって最も大きく引っ張られます。その一番強く引っ張られている方向に対して、「垂直に立ち塞がるように（短い辺と平行に）」縦線を入れることで、ビリッと裂ける力が加工線に最も効率よく伝わるのです。

　逆に、開口するのに非常に高い圧力が必要だった（＝なかなか穴が開かなかった）のが「3. 90°回転（中央の横線）」や「4. 対角線上（斜め線）」でした。線の向きを変えるだけで、フィルムが引っ張られる力がうまく加工線に伝わらず、容器がパンパンになっても穴が開きにくくなることが科学的に証明されたのです。

　ここまでのシミュレーションで、一番確実に開きやすいのは「ド真ん中の縦線」であることがわかりました。
　しかし、ここで一つ大きな問題が立ち塞がります。それは「パッケージデザイン」との兼ね合いです。

　食品メーカーのデザイナーからは、「フタのど真ん中には、一番美味しそうなメインのおかず（ハンバーグやオムライスなど）のシズル写真をドーンと載せたい」「大きな商品ロゴがあるから、中央に線を入れられるとデザインが崩れてしまう」という切実な声が寄せられます。
　「機能のために、デザインを犠牲にしてください」とは言えません。デザインと安全性の両立こそが、パッケージ開発の真骨頂です。

　そこで開発チームは、5つのパターンのうち比較的開きやすかった「5. 対角線直交（斜め線）」を使って、さらにマニアックな追加シミュレーションを行いました。
　斜め線の角度はそのままにして、配置する場所を「中央」から「トレーの角（四隅）」に向かって、少しずつ移動させてみたのです。

　すると、驚くべき法則が見えてきました。
　同じ斜め線であっても、「トレーの角（四隅）に近づけるほど、フィルムが強く引っ張られる力が働き、蒸気穴が開きやすくなる」ということが判明したのです！
　四角い容器がレンジで膨らむとき、ガッチリと接着されている「角（コーナー）」の部分には、膨らもうとする力と固定されている部分との間で、非常に複雑で強い歪み（力）が集中します。その強い力を巧みに利用することで、中央を避けた端っこの斜め配置であっても、安全かつ確実に蒸気を抜く設計が可能になることがわかりました。

　スマートスチームのフィルムに施されている加工線は、パッと見ただけではただの直線の集まりにしか見えません。「適当に数センチの傷をつけているだけだろう」と思われるかもしれません。
　しかしその一本一本は、容器の形、サイズ、膨らむときの物理法則、そして美味しさをアピールする美しいパッケージデザインを絶対に損なわないように、ミリ単位のシミュレーション計算を経て配置されています。

　「どんなデザインのパッケージであっても、絶対に破裂させず、最適なタイミングで蒸気を逃がして食品を最高に美味しく仕上げる」。
スーパーやコンビニでお弁当やグラタンを買ってレンジで温める機会があれば、ぜひフタのフィルムが膨らむ様子や、「蒸気口」と書かれた小さなマークの位置に注目してみてください。そこには、おいしさと安全を両立させるための、技術者たちの緻密な計算と情熱の結晶が隠されています！
