軟包装フィルムの基礎知識 ～素材と作り方による特徴～

食品軟包装に使われるフィルムは、一種類の素材だけでは機能しません。シール性、バリア性、強度、柔軟性といった異なる役割を果たす層が複数枚重ねられ、それぞれの層が最適な「製膜（成膜）方法」や「加工方法」で製造されているからです。

たとえば、電子レンジで加温するチルド食品を想像してください。袋の内側（食品に触れる面）には、熱で溶けて食品をしっかり閉じ込める素材が必要です。一方、袋の表面（外側）には印刷が施され、消費者が見やすい透明性と、破れにくい強度が求められます。さらに、酸素や臭いが外に漏れないようにするバリア層も欠かせません。
こうした異なる機能を一つの素材・一つの作り方で賄うことは難しく、機能ごとに最適な樹脂を選び、その素材に合った方法でフィルム化する必要があります。

ポリエチレンなどのシーラント層（内側）は「Tダイ法」や「インフレーション法」でフィルム化され、ポリエチレンテレフタレート（PET）のような基材層（外側）は「2軸延伸」という加工で強度を高めます。ナイロンやエチレンビニルアルコール（EVOH）といった中間層も、それぞれ異なる製造工程を経ます。

特に、近年需要が高まる「電子レンジ加温対応」の包装を開発する際、汁漏れや臭い漏れを防ぎ、加熱ムラを抑えるには、各層の製膜方法と素材の特性を理解することが欠かせません。サプライヤーにパッケージの仕様を依頼する際も、単に「バリア性が高いものが欲しい」と伝えるだけでなく、どの製膜方法で作られた層を組み合わせるのかを把握していると、より精度の高い提案を引き出すことができます。

食品軟包装の最内側にあるシーラント層は、製袋時に熱で溶けてフィルム同士を密着させ、汁漏れや臭い漏れを防ぐ役割を担います。この層に使われるポリエチレン（PE）やポリプロピレン（PP）は、主に二つの製膜方法で製造されます。

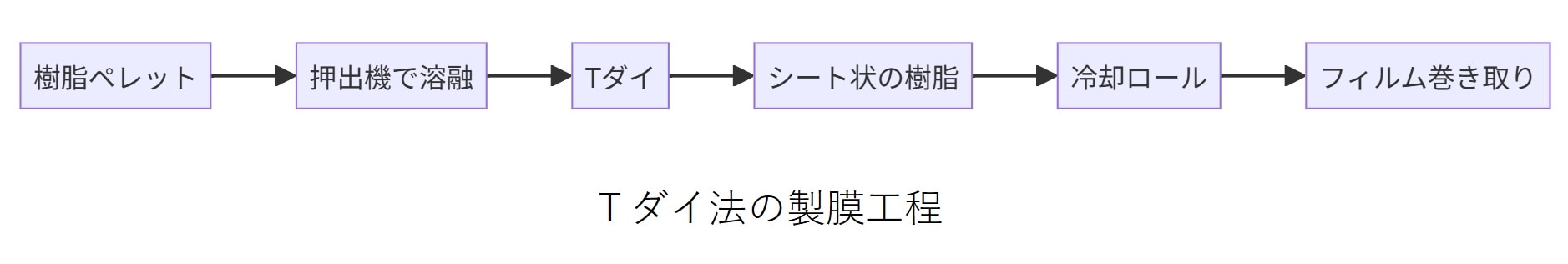

Tダイ法は、熱で溶かした樹脂をT字形のダイ（金型）の細い隙間から押し出し、冷却ロールで冷やしながら薄いシート状のフィルムにする方法です。樹脂が均一な幅と厚さで押し出されるため、厚さのばらつき（偏肉）が少ないフィルムが得られます。

この厚みの安定性が、シール強度を一定に保つ上で有利に働きます。特に電子レンジ対応の包装では、シール部分の厚さが一定であることが重要です。局所的に薄い箇所があると、加熱で内圧が高まった際にそこから破れやすくなり、汁漏れのリスクが高まるためです。
ただし、製造設備が大掛かりになりやすく、インフレーション法と比べると小ロット多品種の対応にはややコストがかかる傾向があります。

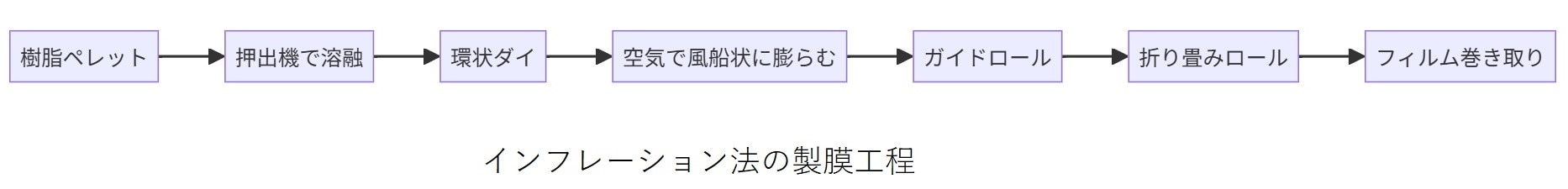

インフレーション法は、溶かした樹脂を円形のダイから筒状に押し出し、その内側に空気を吹き込んで風船のように大きく膨らませながら冷却してフィルムにする方法です。
一度に筒状（チューブ状）のフィルムができるため、製造スピードが速く、大量生産に向いており、比較的低いコストでフィルムを供給できるのがメリットです。

課題としては、風船のように膨らませる過程で、Tダイ法ほど厚さが均一になりにくい点が挙げられます。厚みにばらつきがあるとシール強度も多少ばらつく可能性があるため、電子レンジ加温時の汁漏れリスクを避けるための厳密な品質管理が求められます。

シーラント層の外側には、包装全体の強度を支える「基材層」が配置されます。これには主に、ポリエチレンテレフタレート（PET）、ナイロン（Ny）、ポリプロピレン（PP）が使われますが、これらは単にシート状にしただけではなく「2軸延伸加工」という特殊な工程を経て採用されています。

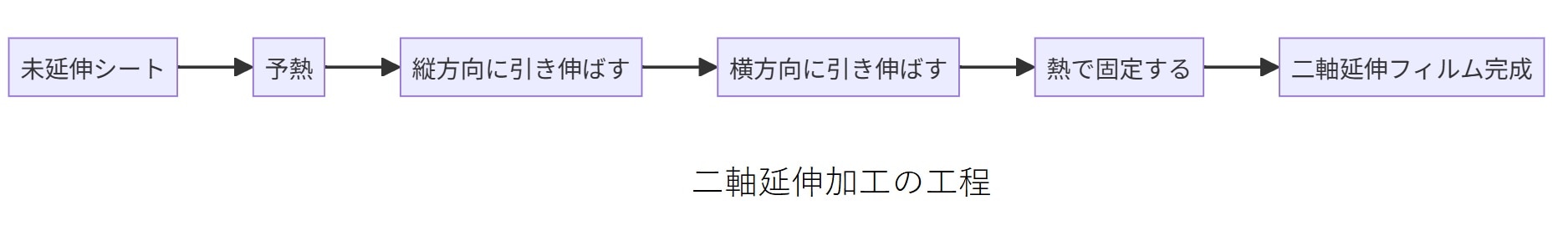

2軸延伸加工とは、押し出されたフィルムを、熱をかけながら「縦方向（機械の流れ方向）」と「横方向」の両方に引き伸ばす加工方法です。

延伸前の樹脂は、分子がランダムに絡み合った状態ですが、縦横に引き伸ばされることで分子が一定の方向に整列（配向）します。これによりフィルムの強度が格段に向上し、物流での落下衝撃や店頭での陳列に耐える丈夫さが生まれます。
また、分子が密に詰まるため、酸素や水蒸気が通りにくくなる（バリア性が上がる）という効果もあります。

強度とバリア性が上がる一方で、延伸するほどフィルムは硬く、伸びにくくなります。電子レンジ対応の包装では、加熱時に袋が膨らんだ際にある程度の柔軟性がないと破裂しやすくなるため、硬い基材層と柔らかいシーラント層のバランスを取ることが重要です。

基材層と内側のシーラント層の間には、多くの場合「中間層」が挿入されます。シーラント層と基材層だけでは補いきれないバリア性能と耐久性を強化するためです。

ナイロンは、機械的な強度（特に突き刺しに対する強さ）が非常に高い樹脂です。物流過程での角ばった物体との接触や、カトラリーが誤って当たるなどの日常的な衝撃から内容物を守り、ピンホール（極小の穴）が開くのを防ぎます。
ただし、ナイロンは吸湿性（水分を吸いやすい性質）があるため、湿度が高い環境ではフィルムが柔らかくなり、乾燥すると硬くなるという特徴があります。用途に合わせて10～15マイクロメートル程度の適切な厚みを設定し、耐穿刺性とコストのバランスを取ります。

エチレンビニルアルコール（EVOH）は、酸素と香気（におい）に対して極めて高いバリア性を持つ樹脂です。一般的なプラスチックでは防ぎきれない酸素の侵入を強力にブロックし、油分の多い食品の酸化劣化を防ぎます。
また、におい分子の透過も強く抑制するため、カレーや漬物、ソースといった特有のにおいを持つ食品のにおい漏れを防ぐうえで重要な役割を果たします。EVOHもナイロン同様に吸湿でバリア性が落ちる性質があるため、通常は他のフィルムで挟み込むように多層化して使用されます。

従来の長持ちする食品軟包装では、最強のバリア層として「アルミ箔」が広く使われてきました。金属であるためガス透過性がゼロに近く、長期保存に最適だからです。
しかし、電子レンジ加温対応の包装では、アルミ箔は使用できません。金属がマイクロ波に反応して火花（スパーク）が発生し、発火リスクがあるためです。

アルミ箔の代わりとなる、電子レンジ対応のハイバリア層として現在主流となっているのが「透明蒸着フィルム」です。
これは、PETやナイロンといった基材フィルムの表面に、シリカ（酸化ケイ素）やアルミナ（酸化アルミニウム）といったガラス質の無機成分を、真空状態で目に見えないレベルの薄さでコーティング（蒸着）したものです。金属ではないため電子レンジのマイクロ波を安全に通しつつ、アルミ箔に近い非常に高い酸素・水蒸気バリア性を発揮します。

この透明蒸着フィルムに、におい漏れに強い「EVOH」や、突き刺しに強い「ナイロン」を組み合わせることで、アルミ箔を使わずに長期間の保存に耐えうる電子レンジ対応パッケージを構築することができます。

電子レンジ加温対応の包装を実現するには、汁漏れを防ぐ「強固なシール」と、破裂を防ぐ「蒸気抜け」という、相反する課題をクリアしなければなりません。

加熱時に汁漏れが起きる多くの場合、シール部分の強度不足が原因です。加熱でフィルムが膨張し、内部の蒸気圧が高まるためです。
電子レンジ調理では内容物が100℃を超えることも珍しくありません。そのため、熱に強い「ポリプロピレン（PP）」をシーラント層に採用したり、シール幅を通常の3〜5mmから5〜8mmへと広めに設定したりして、膨張応力に耐える工夫が必要です。

電子レンジ加熱で内圧が高まった際、そのままでは袋が破裂してしまいます。従来は消費者が「袋の端を少し切る（ちょい開け）」ことで対応していましたが、現在はパッケージ自体に自動蒸気抜き機能を持たせる技術が普及しています。

代表的な手法として、基材フィルムにレーザーで目に見えない微小なスリット（切り込み）を入れておく方法（大和製罐の「スマートスチーム」など）や、シール部分の一部をわざと剥がれやすい形状にしておき、そこから蒸気を逃がす方法などがあります。
これらを適切に組み込むことで、加熱前は完全に密閉してバリア性を保ちながら、加熱時だけ安全に蒸気を抜き、同時に容器内に適度な蒸気をこもらせて（スチーム効果）加熱ムラを防ぐことができるのです。

電子レンジ加温対応の包装を選ぶ際、素材の知識だけでは不十分です。実際に内容物を詰めて加熱したときに問題が起きないか、事前に検証する必要があります。

試作段階で必ず実施すべきなのが、実際の使用シーンを想定した「電子レンジ加温試験」です。
指定のワット数と加熱時間だけでなく、あえて長めに加熱する「過酷条件」でもテストを行います。確認すべきは、シール部からの液漏れ、蒸気抜け口からの内容物の噴き出し、そして容器とフタの間からの臭い漏れです。官能試験（実際に匂いを嗅ぐなど）と機器測定を組み合わせて評価します。

パッケージメーカー（サプライヤー）との打ち合わせでは、以下の項目を明確にしておきましょう。

• 具体的な層構成と厚み： 「PET／ナイロン／CPP」といった構成だけでなく、各層が何マイクロメートルなのか。
• 電子レンジの実績： 自社の内容物（油分が多い、塩分が多いなど）と似た商品での採用実績があるか。
• 自動蒸気抜きのメカニズム： どのような仕組みで蒸気を抜くのか。
• 品質管理体制： 本番製造でフィルムの厚みやシール強度がばらつかないよう、どのような検査を行っているか。

スーパーに並ぶ一枚のフィルムパッケージには、食品を安全に、そして美味しく届けるための高度な製膜技術と緻密な層設計が詰まっています。
特に電子レンジ加温対応の包装は、「漏れないこと」と「適度に蒸気を抜くこと」のバランスが求められる高度な製品です。

パッケージ選定を成功させるためには、サプライヤーの提案を鵜呑みにするのではなく、今回ご紹介した「Tダイとインフレーションの違い」「延伸加工の役割」「バリア素材の選び方」といった基礎知識を持ち、自社の製品でしっかりと試作・検証することが重要です。
これらの知識を武器に、商品価値を最大限に高める最適なパッケージを見つけ出してください。
